電磁流量計測量原理及勵磁方式

1 引言

    1.1 勵磁方式

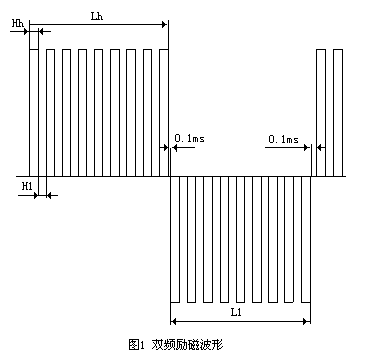

    依據法拉第電磁感應定律開發的電磁流量計要工作，首先關鍵的一步是要對其進行勵磁。常用的勵磁技術有交流勵磁、二值勵磁、三值勵磁和雙頻勵磁技術，但目前，電磁流量計的勵磁技術基本上以三值低頻勵磁技術和雙頻勵磁技術為主流。鑒于本文電磁流量計的特點，為了既保證其優良的零點穩定性.又能較好地降低被測介質干擾和流動噪聲的數量級.獲得儀表的快速響應，進一步降低單位流速電勢信號，降低勵磁功耗，實現傳感器小型化、輕量化、一體化，故本文中研究的電磁流量計采用雙頻矩形波勵磁技術.即采用在低頻矩形波上疊加高頻矩形波的勵磁技術。其波形如圖l所示。Lh表示低頻高電平周期，L1表示低頻低電平周期，Hh表示高頻高電平周期，H1表示高頻低電平周期。

1.2 雙頻率勵磁原理

    采用的雙頻率勵磁在電磁流量計測量管內形成兩個頻率分量的電磁場，高頻勵磁不受流體噪聲干擾影響，低頻勵磁有著極好的零點穩定性，電磁流量計把從高低頻率定時檢測到的各分量信號進行計算，便可產生一個流量信號。

2 IBM-PC機與單片機串行通信硬件結構和通信協議

    利用PC機配置的串行口.可以很方便地完成IBM-PC系列機與PICl6F877A單片機的數據通信。由于PIC16F877A單片機的輸入、輸出皆為TTL電平.而IBM-PC系列機配置的是RS-232C標準串行接口，二者電氣規范不一致：因此要完成PC機與單片機的數據通信.必須進行電平轉換。

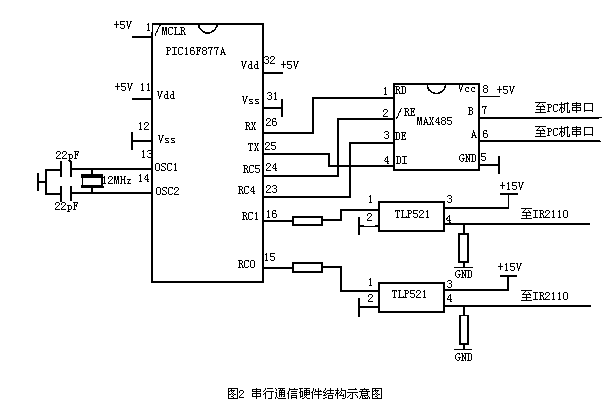

    圖2為IBM-PC系列機與PIC16F877A單片機的連接示意圖。圖中專用芯片MAX485將PIC16F877A單片機TX輸出的TTL電平信號轉換為RS-232C電平，輸入到IBM-PC機，并將IBM-PC機輸出的RS-232C電平轉換為TTL電平信號.輸入到PIC16F877A單片機的RX引腳。本文采用的上位機PC機以WINDOWS2000作為軟硬件環境，下位機由PIC16F877A單片機控制，上下位機均可發送和接收數據.由上位機決定是發送或接收。要實現單片機與PC機之間的通信，必須使單片機采用相同的數據傳輸格式。通信協議如下：波特率為9600bps，8位數據位，1位停止位，1位起始位，無奇偶校驗位。PC機發命令給單片機，“0”表示接收數據識別碼；“1”表示發送高頻高電平識別碼；“2”表示高頻低電平識別碼；“3”表示低頻高電平識別碼；“4”表示低頻低電平識別碼。

   3 PC機串行通信

    PC機Windows環境下的通信程序采用Visual Basic 6.0編寫。利用其ActiveX控件，即MSComm控件（Microsoft Communication Contro1）實現串行通信。ActiveX是一種在WINDOWS下進行應用程序開發的技術，它的核心內容是組件對象模型COM（Component Object Mode1）。其中包括一系列屬性、方法和事件。最常用的屬性有Commport Settings、PortOpen、Input、Output、Input-Mode，Threshold、Sthreshold InBufferCount、InBufferSize，OutBufferCount、OutBufferSize、CommEvent等。MSComm控件提供兩種處理通信的方式：事件驅動方式和查詢方式。事件驅動方式使程序響應及時?？煽啃愿?，所以本文采用事件驅動方式。在編寫發送和接收程序時要重點注意幾個屬性的用法。比如Rthreshold和threshold屬性對同發送和接收激發的Oncomm事件起著決定性的作用。

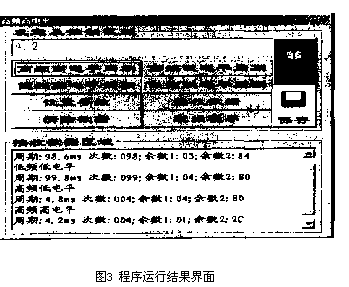

    在本文中，所有發送與接收皆采用ASCII碼格式進行上下位機的通信聯系。如圖3所示，輸入框中輸入4.2ms的周期時間，當按“高頻高電平周期”按鈕時。上位機程序進行運算后生成下位機需要維持高電平的時間整數、余數。然后，上位機先向下位機發送一個ASCII碼格式的“31”識別碼。下位機的RX引腳收到信號中斷并對其進行判斷。判斷后如果是合法碼。再執行后續的程序調用以處理上位機跟著發送的時間整數、余數，最后將其送至單片機RC0及RC1引腳上形成PWM勵磁控制波形；若判斷后為非法碼，單片機拒不處理，直接返回主程序維持以前的PWM勵磁控制波形。同理，其它的電平周期按鈕按照同樣的處理方式執行，只是識別碼不一樣（各自識別碼如第二段所述）。數據處理完后，按接收數據按鈕將相應數據顯示在數據接收區域里。上位機程序可以實現將原始數據進行保存以及打開。以便日后查閱核對。上位機主程序界面及運行結果如圖3所示。

4 勵磁電路

    4.1 勵磁電路原理圖

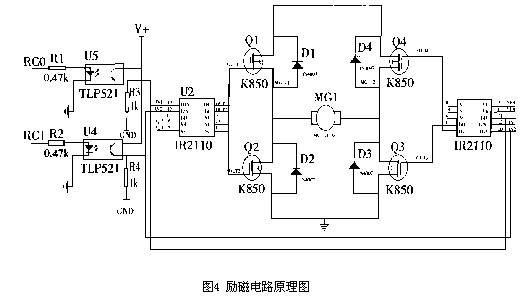

    在電磁流量計的研制中，需要進行功率的變換。根據實際需要，本文采用的勵磁裝置的主電路如圖4所示，其為用兩片IR2110驅動的全橋變換器電路。

4.2 控制電路（MCU部分）與主電路的隔離

    其功率開關器件采用隔離驅動方式，將多路驅動電路、控制電路、主電路互相隔離。這樣進行設計主要是為避免引起災難性的后果。雖然隔離驅動可分為電磁隔離和光電隔離兩種方式。由于本文所需產生的勵磁頻率低頻在4Hz、高頻在100Hz左右.對于光電隔離共模抑制能力差.傳輸速度慢的缺點不重要；同時由于光電隔離具有體積小，結構簡單等優點，而且可以減少干擾，所以本裝置采用光電隔離方式。隔離元件選用TLP521光電耦（見圖2）。單片機的RC0和RC1兩引腳的PWM波形通過兩個470歐姆的電阻分別與兩個光電耦連接。當RC0高電平到來時（RCl為底電平），與RC0相連的光電耦導通（與RC1相連的光電耦不導通）。從而通過主電路使勵磁線圈得電；同理當RC1高電平到來時（RC0為底電平），與RC1相連的光電耦導通（與RC0相連的光電耦不導通）。從而通過主電路使勵磁線圈反向得電，這樣。周而復始。在勵磁線圈上產生與單片機相應引腳上相同頻率的波形。只是幅值不一樣而已。同時.在IR2110硬件保證死區電壓時間的基礎上。在低頻的高電平下降沿以及低電平上升沿兩處。下位機程序中專設了延時0.01ms的死區電壓時間的程序段進行軟件延時。目的是為了更進一步保證功率管在工作時不會發生重疊導通以造成損壞。增加可靠性。死區時間示例如圖1所示。

    5 單片機串行通信

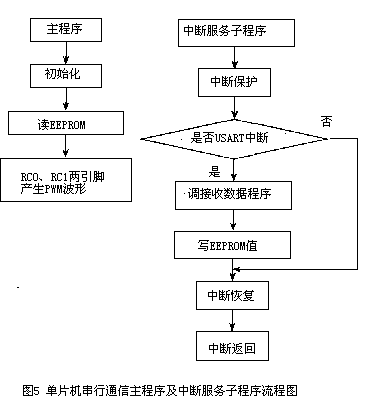

    PIC16F877A單片機有USART功能用于串行通信。此處利用其異步發送和接收功能。在異步串行通信方式下，USART模塊在單片機的RX引腳上接收.在TX引腳上進行發送：串行信息的編碼方式采用的是1位起始位、8位數據和1位停止位，可以利用來自時基振蕩器的系統時鐘信號，產生標準的波特率時鐘。當上位機發送來的數據經US-ART模塊采樣接收后恢復對端數據的本來面目，然后在波特率發生器提供的移位時鐘脈沖控制下，把恢復后的數據以及起始位和停止位，一步一步地移人RSR寄存器。數據移完后，再將其裝入RCREG（如果其為空的話），同時也就完成了“串行一并行”的轉換；接著將中斷標志位RCIF置1。產生中斷通知CPU來讀取RCREG寄存器中的數據。在本文的程序中，就是在這樣的中斷下進行數據的接收后將數據通過PWM程序段經PIC16F877A單片機的RC0和RC1引腳分別送入兩個光電耦。再送入勵磁電路進行勵磁。串行通信主程序及中斷服務程序的流程圖如圖5所示。

    6 結論有很大的實用性

    本文詳細論述了電磁流量計測量系統研究中在進行勵磁實驗時采用上位機（PC機）和下位機（PIC16F877A單片機）串行通信來確定勵磁頻率的原理和方法，并給出了上位機和下位機程序運行的結果。經實驗證明，這種方式取得了很好的效果。當然，這只限于電磁流量計測量系統的勵磁。實際應用中還可以用于遠程電磁流量計測量系統.并作適當改進可用于其它控制裝置，具有很大的實用性。
