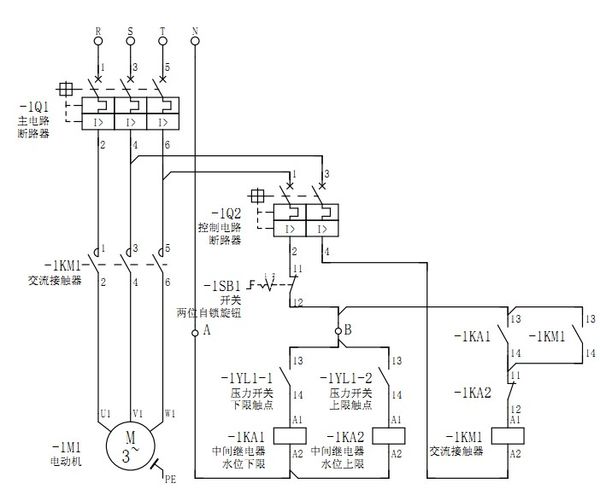

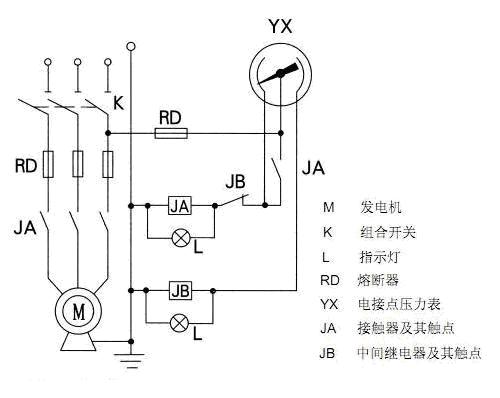

這個很簡單，我建議你把220v的中間繼電器換成直流12V的小型繼電器，這樣電接點壓力表觸點更耐用點。這個是你需要的圖，如果中間繼電器改為12V小繼電器控制 直接把圖紙A B兩點斷開，串上一個220V的變壓器就可以了。 (樓下的朋友，誰說控制電路沒有380V的，現(xiàn)在大多數(shù)都是220V和380V控制?？春脝栴}，“求380v交流接觸器和兩個220v中間繼電器電接點壓力表自動控制水泵實物接線圖”是380V接觸器）沒看明白就不要說。
