一、裝置研制的技術依據

JJG164-2000《液體流量標準裝置》檢定規程、JJG643-2003《標準表法流量標準裝置》檢定規程、JJG225-2001《熱能表》檢定規程、JJG686-2006《熱水表》檢定規程、《美國國家標準與技術研究院新水流量校準裝置》、OIML R75-2001《熱量表》、歐洲標準EN 1434-2007《熱量表》。

二、裝置的組成及工作原理(見圖1)

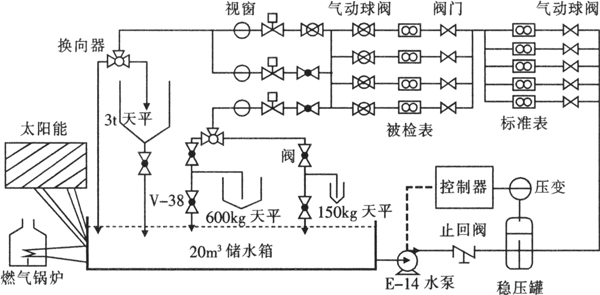

<CTSM>圖1大口徑熱能表標準裝置工作原理圖</CTSM>


裝置主要由加熱及控溫設備、儲水容器、水泵、穩壓容器、標準表組、流量調節閥、夾表器具、前直管段組、檢表臺、后直管段組、氣泡觀察視窗、換向器、天平組(3臺)、回水管路、電氣控制柜等組成。


裝置采用電子天平和標準表作為主、次標準器。啟動熱水循環系統，使熱水流經被檢表并進入標準器(衡器或標準表)，調整檢定點的流量和恒溫槽的溫度；當熱量值達到一定量后，停止熱水循環，記錄熱能表的熱能顯示值、標準器的顯示值；由流量標準值、恒溫槽的溫度、試驗段熱水的溫度及試驗管段的壓力，經過計算得到熱能標準值，與被檢表的熱能示值相比較，從而確定熱能表的計量準確度。

三、裝置設計總體思路

1.設計思想


裝置采用質量法+標準表法。裝置的標準器采用二級標準器，主標準器為電子天平，次標準器為高精度電磁流量計。


2.技術要求


裝置的建立不僅要滿足熱能表的試驗要求，還應能擴大其使用范圍，保證質量流量計、超聲波流量計、電磁流量計、橢圓齒輪流量計等液體流量計的檢定與試驗，使其作為國家有關標準與規程制定的技術依據，并提供可靠數據。


設計裝置總體流量測量范圍為(0.2～600)m3/h。質量法用于檢測較小口徑的熱能表及流量計，其測量范圍為(0.2～120)m3/h；不確定度為U=0.1%，k=2；標準表法用于檢測較大口徑的熱能表及流量計，其測量范圍為(0.2～600)m3/h，不確定度為U=0.2%，k=2。


3.解決的問題


大口徑熱能表檢定裝置包括熱水流量標準裝置、配對溫度傳感器標準裝置和計算器檢定裝置。大口徑熱能表檢定裝置的溫度傳感器標準裝置和計算器檢定裝置，在JJG225-2001中已有明確的配套設備，大口徑熱能表標準裝置的主要研制對象是熱水流量標準裝置。研制過程中需要解決加熱方式的選擇和設計、介質升溫、降溫、保溫、冷/熱水切換、換向器的研制開發、控制系統數據采集及處理的研制等。

四、裝置設計方案

1.冷熱水一體方案


為節約能源、降低能耗，設計裝置既可使用熱水檢測熱能表，又能使用未加熱的冷水檢測冷水水表或流量計，即冷熱水一體方案。冷水儲水池容積可以建得足夠大，而熱水裝置部分使用的介質是熱水，需要加熱、耗能、保溫，儲水容器不宜建得很大。


2.標準器及換向器的選擇與設計


在計量標準器的設計上，采用標準電子天平，外加智能流量傳感器的辦法，使檢定過程既迅速又準確，并與國際上先進國家的計量標準在量值上具有可比性。衡器的有效稱重范圍為2t，約2m3，按60s計算，可以測量最大為120m3/h的瞬時流量。裝置設計如果只采用質量法，場地及設備的造價過高。按600m3/h(DN200的最大流量)的流量，一般要求稱量值不得小于30s的流量值，也就是5t。為達到經濟適用的目的，我們同時選用標準表法，在保證裝置測量范圍及準確度要求的前提下，降低裝置成本。


選用標準流量計口徑需要考慮的幾個因素:一是在接近上限流量時是否對測量有利；二是口徑的大小在同等流量下管路上產生的壓力損失對測量有多大影響。根據資料數據計算，我們選擇DN100作為最大口徑的次級標準流量計。


各電磁流量計配備相應的直管段，每根管道在電磁流量計前后貼近其安裝測溫傳感器，每根管道上安裝調節閥。標準器及換向器的選擇如表1所示。

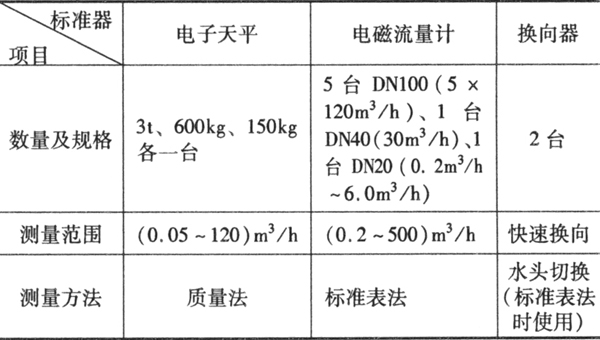

<CTSM>表1標準器及換向器的選擇</CTSM>


3.信號采集方式


對熱量表信號的采集我們采用激光計數頭外加程序判斷等方法，使裝置計數具有“人腦”功能。


4.水箱的設計


裝置主要用于熱能表流量傳感器的流量計量性能試驗，一般水溫要達到(50±5)℃。較小口徑熱能表檢定時用水量小，大口徑檢定時用水量大，為了節約能源，加快升溫速度，根據需要檢定的熱能表口徑的大小，決定是加熱一個水箱還是兩個水箱。水箱之間采用雙閥門連接，加熱一個水箱時，兩閥門之間排空，降低熱傳導。


5.恒壓系統設計


穩壓罐上安裝壓力變送器，壓力信號輸出給水泵控制器，逐一啟動水泵，最后一臺啟動的水泵通過變頻器進行變頻控制，以達到穩定壓力的作用，使流量穩定。裝置設計的穩壓方式暫且定為大流量依靠變頻調整，小流量依靠穩壓罐與恒壓系統控制。所以穩壓容器不必設計得過大，一般設計為2m3，穩壓容器內采用氣囊穩壓。穩壓罐的壓力通過壓力變送器與水泵的變頻器連接，人工設定壓力，自動恒壓。


6.取熱方式的選擇和設計


從室溫(30℃)加熱到90℃大約需要1200kW·h的電能，按12h加熱時間，加熱功率為100kW算，使用電能加熱本單位的電網可能需要增容。在整個社會都強調節約能源的大環境下，我們?cè)诹髁垦b置上開創性地采用太陽能加熱和天然氣鍋爐加熱方式，太陽能加熱將水溫升到接近設定溫度時由鍋爐加熱，進行恒溫調整控制。太陽能加熱為主要方式，燃?xì)忮仩t加熱為輔助方式。


考慮到節能，儲水箱溫度由太陽能主加熱+燃?xì)忮仩t輔助加熱，自動恒溫控制。熱能表的檢定或試驗，需要將水溫提高到檢定與試驗要求，一般檢定時的水溫要達到(50±5)℃，并且每次檢定溫度不能出現5K的變化。本裝置設計采用燃?xì)忮仩t加熱，電加熱作為輔助加熱，以保障試驗溫度的穩定。


7.控制及調節系統


計算機控制采用氣動閥門和電動調節閥，可實現流量的控制，標準表數據及被檢表數據由計算機完成自動采集?？刂苾?nèi)容:水泵開啟、加熱監控、管道水溫采集，閥門調節，檢定流程控制，及一些意外情況的監控處理。主控制由一臺工控機完成，流量大小通過電動調節閥實現流量的自動調節。


8.管道內氣體排空設計


并聯管道匯管內有“死角”，會有氣體駐留，當存在于標準表和被檢定表之間時，由于壓力變化氣體容易壓縮的原因，會影響試驗結果，管道不允許有氣體存在，必須排氣。匯管處每根直管段前安裝有排氣裝置。


9.場地設計


裝置的安裝中，水箱上表面應低于檢表臺的高度，整套裝置不便于同一平面上進行，我們?cè)O(shè)計為三層結構。太陽能板置于樓頂，裝置及燃?xì)忮仩t水平安裝，水箱部分置于地面之下，這樣有利于建筑施工、便于設備維護。

五、結束語

國家質檢總局“十一五計量規劃”把“完善量傳、溯源體系”和“全面實施能源計量工程”列入重點工作，為我們研制大口徑熱能表檢定裝置確定了指導思想，裝置的應用對提高我國熱能表的產品質量及市場競爭力，把好進口熱能表的質量關，具有積極的社會意義。
