多電極電磁流量計轉換器設計原理

電磁流量計根據法拉第電磁感應定律原理制成，測量導電流體的體積流量，由于其獨特優點，廣泛應用于腐蝕性介質、易燃易爆介質以及污水處理、化工、醫藥工業中各種漿液流量測量。在結構上，電磁流量計由傳感器和轉換器兩部分組成：傳感器安裝在工業過程管道上，將液體體積流量變換成感應電勢信號，并傳輸?shù)睫D(zhuǎn)換器；轉換器將傳感器送來的流量信號進行放大，并轉換成標準電信號輸出，以進行顯示、累積和調節控制流量值。本文設計了一種新型的多電極電磁流量計，以低頻三值方波勵磁方式，基于權函數理論進行流場速度分布重構，在轉換器部分采用VM1微處理器作為控制與計算單元，提高了電磁流量計零點穩定性和測量準確性，實驗證明該設計對于單相不對稱流動與固—液兩相流傾斜管測量具有較高的精度與可靠性。
1 多電極電磁流量計系統設計
  本文中闡述的多電極電磁流量計傳感器部分的磁路系統采用Helmholtz線圈作為勵磁線圈，激勵產生均勻磁場；內徑80mm的非導磁材料聚甲醛樹脂管段作為測量管組件；16個不銹鋼材質的電極對陣列用來測量感應電勢差：由于不銹鋼價格經濟且具備很高的抗腐蝕性及極低的相對磁導率，適合實際工業領域的應用。
  分體式多電極電磁流量計，傳感器部分安裝在測量管道，并采用不銹鋼外殼設計，以屏蔽外界電磁信號對測量截面處磁場的干擾，而轉換器部分同樣采用不銹鋼外殼，提高了流量計的電磁兼容性，兩者之間由屏蔽線纜連接。

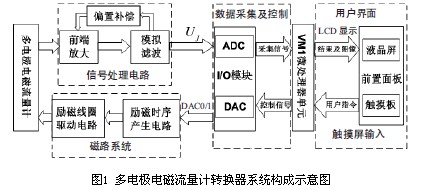

  如圖1所示，多電極電磁流量計轉換器以VM1微處理器為核心，結合I/O模塊與前置面板模塊構成整個微處理器系統；并設計前端電路建立與傳感器之間的聯系，將控制信號經磁路系統轉換后激勵Helmholtz線圈，并將傳感器中電極對之間獲取的原始感應電壓處理轉換為適合單片機內部運算的數字信號，輸入VM1進行速度重構和流量計算。

1.1 勵磁系統與信號處理電路設計

    在實際應用中，由VM1微處理器內部發出兩路數字信號，經由D/A轉換器后轉換為模擬信號DAC0/1輸入到勵磁時序產生電路的比較器中，結合固態繼電器網絡產生三值方波電流信號，經由驅動電路觸發激勵Helmholtz線圈最終得到低頻三值方波的磁場，由此在電極對間獲得同樣時序的感應電壓，電磁流量計實際測量感應電壓信號時序如圖2所示，S1～S4將一個激勵周期分成4個時間序列。

    本設計采用多電極測量，7對在管道內壁圓周處對稱分布的電極采集感應電勢差，因此，轉換器部分包含7路布局嚴格對稱、設計完全相同的信號處理電路。感應電壓經電路處理后再由A/D轉換器轉換為數字信號送入微處理器。

    由于在實際測量中，電磁流量計感應電勢差是一個微弱的交變信號，1m/s的流速僅對應大約0.1mV的電勢差，且信號內阻很高，為MΩ級，同時噪聲信號很多，并存在零點漂移干擾，即一個不期望的電壓U0（見圖2），并且數值遠遠大于感應電勢差Uj（j=1，2，…，7）。根據感應電動勢特點，信號處理電路前端需要高倍差分放大電路設計（見圖2），而偏置補償電路的作用就是將零點電壓值U0實時測量，并反饋補償至信號處理電路以消除零點漂移，使感應電壓不超出A/D采樣可接收的數值。另外，多級模擬濾波電路也消除了因磁場方向快速轉換而產生的尖刺干擾電壓并濾除紋波，消除矩形波的衰減。

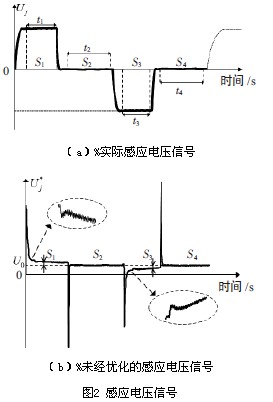

    圖2中，（b）對比了實際測量的感應電壓信號Uj與電路未經優化時取得的電壓U*j，很明顯看出：設計合宜的信號處理電路可以大幅度改善感應電壓信號的質量，保證電壓幅值始終控制在A/D采樣范圍內，并提供更長的有效采樣時間，從而提高電磁流量計的測量精度。

    1.2 VM1微處理器系統

    本設計采用英國劍橋Micro-Robotics公司生產的VM1微處理器作為電磁流量計的CPU。VM1是一種低成本的嵌入式控制器，因其高性能、低功耗的特點十分適合過程控制與自動化工業領域的智能儀表開發。它具有16位指令結構，運行速度16MHz，適宜作為流量?jī)x表的控制、計算及數據存儲單元。

I/O模塊包含12位A/D與D/A轉換器芯片，通過I2C總線與VM1通信，可提供2路模擬信號輸出和8路輸入，工作電壓0～5V。

    前置面板模塊載有圖像控制與觸摸控制芯片，通過這2種芯片分別控制分辨率為320×240的LCD液晶屏幕和電阻式觸摸板。在本文設計中，觸摸板放置于LCD屏幕前方，可通過編程定義虛擬鍵盤，即在觸摸板上某一坐標位置定義特殊功能，并在LCD屏幕同一坐標處向用戶顯示該鍵位，一旦點擊該鍵，觸摸板即可檢測到將碰觸信號，并啟用對應的程序模塊，以實現人機對話。該觸摸板支持手指（可戴手套）和觸筆操作，適合工業現場應用。QVGA液晶屏支持多種方式的圖形、字符及數字顯示；支持多窗口，即將LCD定義為不同區域、賦予不同功能；并可用于“活動”對象的顯示，例如：可用數字與圖形顯示動態數組。本文闡述的多電磁流量計中，LCD屏幕被分為不同“窗口”，分別用以展示測量截面處各部分速度分布的柱狀圖與實時速度值和體積流量。

    2 微處理器軟件系統設計

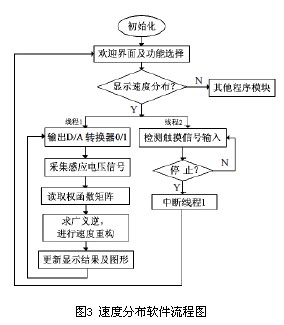

    圖3展示了多電極電磁流量計重構速度分布的流程圖，程序采用二線程并行方式，將用戶指令輸入與儀表測量、計算及顯示同步進行，在啟動儀表測量功能后，用戶可隨時“暫停”或“停止”，或跳轉至其他功能。

  在數據處理方面，由于多電極電磁流量計基于Shercliff權函數理論，該理論內容為流量截面處各點對電勢差的貢獻存在一定分布規律。本文采取有限元方法，將測量橫截面沿直徑方向分為7個互相平行的微元，在COMSOL軟件環境中仿真求取權函數。利用如下公式重構各個微元內的平均軸向速度分布
  其中，V為各微元平均速度vi（i=1～7）的矩陣，U為電勢差Uj（j=1～7），W為權函數wij矩陣（i=1～7，j=1～7），A為各像素面積的對角陣。

    在用戶選擇顯示速度分布后，點擊面板上顯示的“啟動”鍵，系統立即按時序連續工作：VM1處理器輸出磁場激勵信號DAC0/1，測量截面處產生正向磁場，此時感應電壓Uj對應圖2中S1部分，7路A/D轉換器在t1時間段內分別采樣并將平均值存入RAM，之后按照相同原理在t2～t4時間段內分別求取感應電壓平均值，在一個磁場激勵周期結束后計算該周期內的平均值之后如此往復，直至程序設定的采樣周期G結束后，計算G個周期內的平均值，利用公式（1）重構速度分布，更新數字結果和柱狀圖，并可根據下式計算液體體積流量
3 實驗結果與討論

    為了研究多電極電磁流量計對于非對稱流動平均軸向速度分布的可靠性，進行了一系列單相導電流體實驗與固—液兩相流實驗。所有實驗在英國Huddersfield大學多相流實驗裝置平臺上完成。

    實驗裝置如圖4所示，在進行單相導電流實驗時，文中所述的多電極電磁流量計安裝在豎直管道中的門閥下游出口處；固—液兩相流實驗在δ=30°的傾斜管段進行，流量計安裝在距底部彎頭2m處，固相由平均直徑4mm、密度為1340.8kgm-3的絕緣珠構成。2種實驗條件都是針對非對稱流場進行測量，具體平均軸向速度分布結果如圖5所示。

  其中單相流實驗給出了在門閥一定開度情況下速度分布的結果，測量對象為充分發展的湍流，重構結果與門閥特性曲線一致；在固—液兩相流實驗中，管道頂部（對應微元1）的水流平均速度較快且方向沿軸向上，而底部重構的軸向平均速度較低，甚至在最底部（對應微元7）出現了負值，表明水流在此處出現了回流，與LucasGP在1999年利用侵入式探針測量固—液兩相流在傾斜管中速度分布的研究結果一致。

    此外，在單相流非對稱速度分布實驗中，在不同流量點下，本設計測量得到的體積流量原始數據與渦輪標準表的參考值之間的相對誤差在5%左右，具有較高的精度。
  本文詳細介紹了多電極電磁流量計轉換器部分的設計，通過軟、硬件協同達到重構測量橫截面各個微元軸向平均速度的目的，經實驗證明：該設計對于單相導電流體的不對稱速度分布測量具有較高的體積流量測量精度，并給出速度分布結果；更具指導意義的是，在固—液兩相流實驗當中，導電連續相速度分布的重構結果也與之前進行的研究吻合，為今后結合其他測量相含率手段最終實現測量工業領域多相流各相體積流量打下了堅實基礎。
