明渠流量計的工作原理及其安裝尺寸

來源：m.jhaihua.com 發布時間：2014-03-20 09:05:08

明渠流量計的工作原理及其安裝尺寸

明渠流量計是根據特定形狀的巴歇爾計量槽/堰板計量槽，保證其一定液位高度，得知一定流量，選用巴歇爾槽/堰板計量槽作為特定流道，測量精度高，安裝方便，傳感器測量出液位高度，通過89C52系列單片機處理得出瞬間流量和累計流量值，流量可用下式表示：
　　Q=KHn
　　Q：瞬間流量（t/h） K：流量常數
　　H：液位高度 n：n次方值
　　瞬間流量經累計積算處理得出累計流量。

主要技術參數：
量程：20t/h、50t/h、150t/h、400t/h、900t/h、1500t/h、3000t/h、5000t/h、8000t/h、10000t/h
精度：1.0級
顯示儀表溫度：0℃～50℃ 　　　　　　　　　　　　介質溫度：0℃～+60℃
傳感器溫度：-30℃～+60℃ 　　　　　　　　　　　壓力：自由流
流道形式：巴歇爾槽/三角堰板/矩形堰板　　　　　　防護等級：IP65
供電電源：220VAC 50HZ 　　　　　　　　　　　　　前直段：1～3米
顯示：雙窗口，8位LED累計流量和4位LED瞬間流量　消耗功率：≤15W

巴歇爾槽明渠尺寸要求：

型號	適用渠道（寬×高）mm	最小流量(t/h)	最大流量(t/h)
HZ—20	≥200×250	0.32	20
HZ—50	≥250×300	0.65	50
HZ—150	≥300×500	2.77	115
HZ—400	≥400×650	5.40	400
HZ—900	≥600×800	9.00	900
HZ—1500	≥840×1000	12.6	1500
HZ—3000	≥1200×1000	45.0	3000
HZ—5000	≥1680×1100	108.0	5400
HZ—8000	≥1920×1100	126.0	7200

三角堰板/矩形堰板明渠尺寸要求:

型號規格	最大流量(t/h)	適用渠道(寬×深)	最高水位
HZ-Y-50	50	≥400×350	277
HZ-Y-80	80	≥500×470	390
HZ-Y-150	150	≥600×570	484
HZ-Y-250	250	≥800×650	540
HZ-Y-500	500	≥800×650	510
HZ-Y-800	800	≥800×850	655
HZ-Y-1000	1000	≥1000×850	707

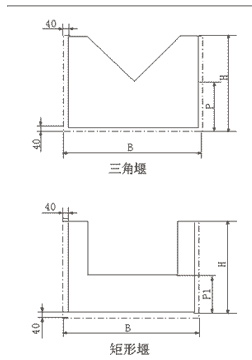

常用規格堰板明渠流量計尺寸：

型號規格	B	H	P	P1
HZ-Y-50	480	400	160	-
HZ-Y-80	580	460	160	-
HZ-Y-150	680	520	240	-
HZ-Y-250	880	600	280	-
HZ-Y-500	880	680	-	250
HZ-Y-800	880	880	-	300
HZ-Y-1000	1080	880	-	350

土建安裝：
　　在安裝前首先察看地形，進水口必須高于出水口，確保有水位差,出水暢通，這是成功安裝巴歇爾槽明渠流量計的關鍵。

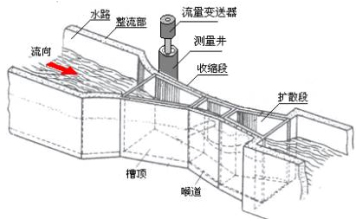

明渠流量計土建安裝示意圖

常用型號規格明渠流量計安裝尺寸（單位：mm）

巴歇爾槽安裝：

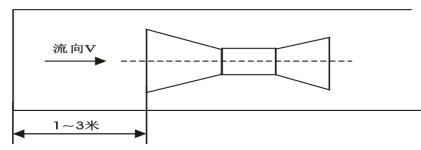

第一步：巴歇爾槽放入明渠中

要求：（1）巴歇爾槽下游排放口有水位差,泄水暢通，如水位差不夠，應墊高巴歇爾槽，增加水位差。
　　?。?）保證巴歇槽前直段有1～3米的距離。

第二步：在巴歇爾槽左右用混凝土澆灌，保證水流全部從巴歇爾槽經過。

要求：巴歇爾槽安裝時水平。

巴歇爾槽安裝的幾種情況：

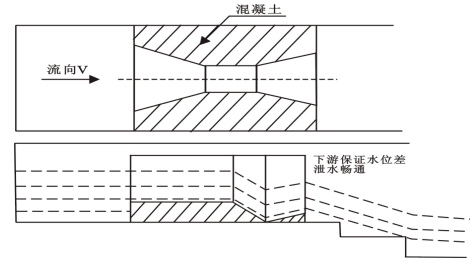

巴歇爾槽安裝步驟二

安裝巴歇爾槽的最關鍵點：
必須保證巴歇爾槽下游有水位差，排放暢通，不會積水

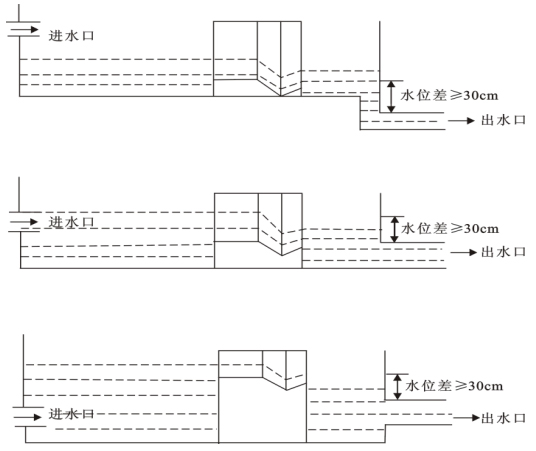

巴歇爾槽安裝的水位幾種情況圖

智能流量顯示儀：
智能流量顯示儀是我廠開發的新產品，CPU是采用AT89C52微處理器，在通用軟件支持下，能同時對累計流量和瞬間流量進行顯示。

主要特點：
（1）儀表可同時顯示累計流量和瞬間流量。
（2）可輸出標準電流信號4～20mADC.
（3）斷電數據保護功能，數據保留時間十年。
（4）可帶打印輸出，定時打印功能（選配）
（5）可輸出累計流量值的脈沖信號（選配）

主要技術指標：
（1）輸入信號：電流
（2）供電：220VAC、50HZ、功耗≤10w
（3）環境溫度：0～５０℃相對溫度：≤85%
（4）安裝尺寸：盤式結構
（5）儀表尺寸：160×80×130mm
開孔尺寸：152×76mm

接線：

一體型的巴歇爾槽帶有RVV護套信號導線20米，如距離較遠，用戶可自行接長，距離一般在2000米以內，否則應做實地連線試驗。

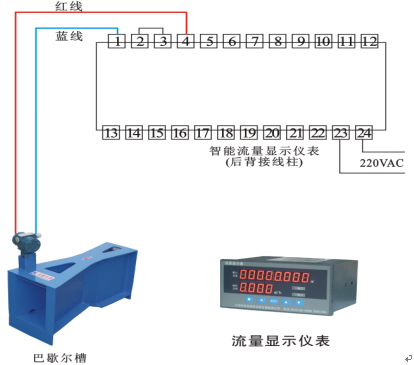

明渠流量計接線示意圖

訂貨須知：
在訂貨時用戶必須根據具體測量條件和現場情況進行正確選型：

訂貨時須注明：
1、被測介質的名稱。
2、上限流量和常用流量。
3、明渠的長、寬和深度尺寸。
4、進水口和出水口的落差。
5、輸出信號和種類。
6、其他需要說明的特殊要求。
